Luxsin Audio X8 - DA-Wandler

Luxsin Audio X8

8 × CS43198 DAC

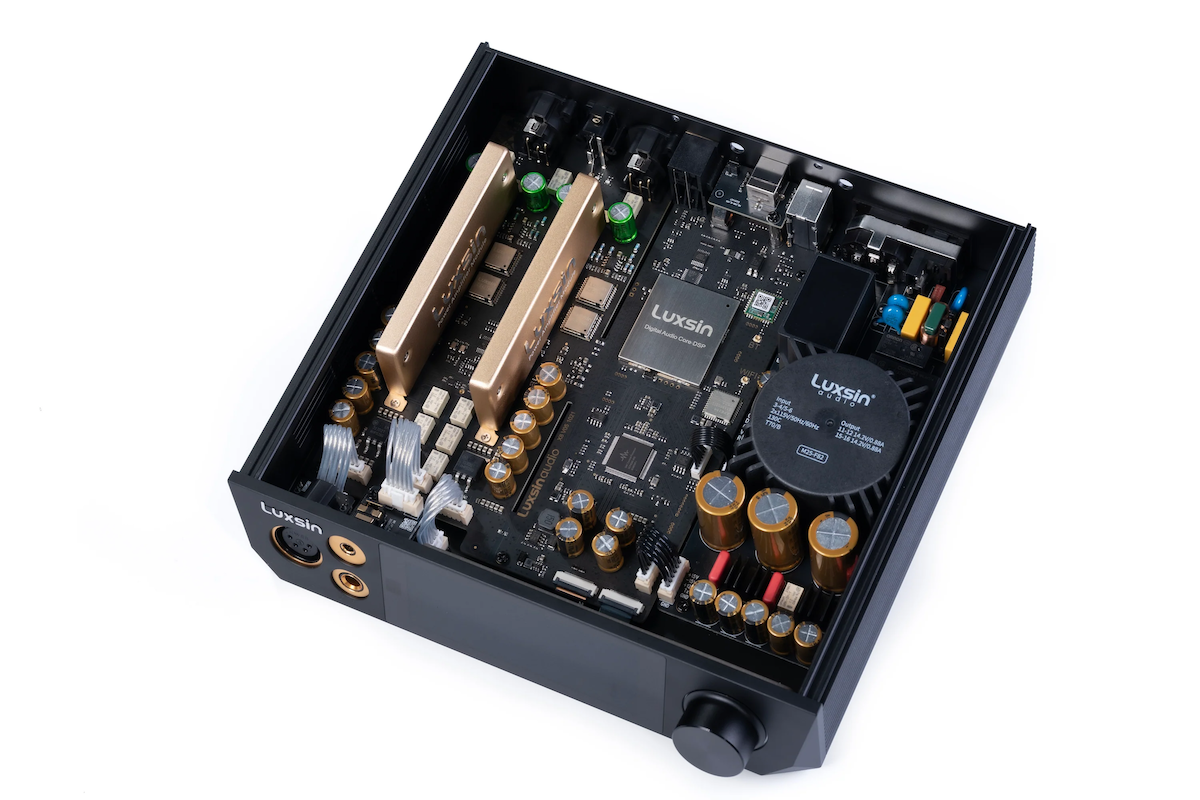

Der X8 verfügt über acht Cirrus Logic CS43198 DAC-Chips in einer echten Dual-Mono-Parallelarchitektur, wobei vier DACs pro Kanal parallel arbeiten. Der linke und der rechte Kanal sind hinsichtlich Stromversorgung, Schaltungslayout und Signalweg völlig unabhängig voneinander, wodurch Übersprechen und Interferenzen minimiert werden.

Die parallelen Analogausgänge werden präzise summiert, um Rauschen zu reduzieren und den Dynamikbereich, das Signal-Rausch-Verhältnis und die Detailtreue bei niedrigen Pegeln zu verbessern, was zu einer stabilen Abbildung und einer klaren räumlichen Darstellung führt.

Eine spezielle Hochgeschwindigkeits-Datenpuffer- und -Verteilungsschaltung sorgt dafür, dass alle DACs innerhalb derselben Referenztakldomäne arbeiten, wodurch eine präzise Synchronisation aufrechterhalten und Timing-Fehlanpassungen verhindert werden.

Spezielle DAC-Abschirmung

Jeder der acht CS43198-DACs ist mit einer speziellen Abschirmabdeckung ausgestattet, die die DACs von digitalen Schaltungen und hochfrequenten Störungen isoliert und gleichzeitig die Wärmeableitung und den Wärmeausgleich unterstützt. Dieses Design reduziert Rauschen und Jitter und gewährleistet eine stabile und konsistente Leistung bei langfristiger Wiedergabe in hoher Auflösung.

Digital Audio Core

Der DigitalAudio Core im X8 ist ein von Luxsin speziell angepasster Hochleistungs-Verarbeitungsmodul und der erste seiner Art, der in einem professionellen Audioprodukt zum Einsatz kommt. Er basiert auf einem Dual-Core-HiFi-5-DSP und einer ARM-STAR-Architektur mit großem On-Chip-SRAM und einem DSP, der mit über 500 MHz arbeitet, und bietet die erforderliche Rechenleistung für komplexe Echtzeit-Audioverarbeitung und fortschrittliche Abstimmungsalgorithmen. Sein skalierbares Design ermöglicht auch eine KI-Audioverarbeitung auf Edge-Ebene und stattet den X8 mit starken digitalen Audiofunktionen und langfristigem Potenzial für eine kontinuierliche Funktionserweiterung aus.

Variable lineare Stromversorgung

Verwendet eine vollständig getrennte lineare Stromversorgung, bei der digitale und analoge Schaltungen unabhängig voneinander mit Strom versorgt werden. Dieses Design isoliert die Geräuschkopplung und Interferenzen zwischen den Schaltungen von der Quelle, verbessert die Klangreinheit und die Hintergrunddunkelheit erheblich und schafft eine stabile, saubere Stromgrundlage für die gesamte Klangqualität. Das System integriert mehrere Spannungs- und Stromüberwachungssensoren für die Echtzeit-Leistungsüberwachung. Es unterstützt außerdem ein einstellbares duales Analogspannungsdesign (12 V und 15 V), wodurch die Flexibilität und Steuerbarkeit des Stromversorgungssystems weiter verbessert wird.

Verbesserte Ausgangsleistung

Der X8 verfügt über ein optimiertes Kopfhörerverstärker-Design mit mehreren OPA1612-Operationsverstärkern und TPA6120A2-Hochstromtreibern, die jeden Kanal unabhängig voneinander ansteuern und eine leistungsstarke Ausgangsleistung von L+R ≥ 4800 mV + 4800 mV mit extrem geringer Verzerrung und hoher Linearität liefern. Er treibt mühelos selbst die anspruchsvollsten Flaggschiff-Kopfhörer an und bietet eine starke Dynamik, schnelle Transienten und eine präzise Detailwiedergabe.

Impedanzerkennung

Das verbesserte Kopfhörer-Impedanzerkennungssystem deckt nun alle Ausgangs-Schnittstellen (XLR4, 4,4 mm und 6,35 mm) ab und ermöglicht eine präzise automatische Impedanzerkennung und automatische Anpassung der optimalen Verstärkungseinstellung. Unter Verwendung der von Luxsin entwickelten Bypass-Erkennungstechnologie arbeitet das System vollständig isoliert vom Haupt-Audiopfad und garantiert so, dass die Klangreinheit in keiner Weise beeinträchtigt wird. Benutzer profitieren sowohl von einer präzisen Impedanzanpassung mit intelligenter Verstärkungsanpassung als auch von einer kompromisslosen High-Fidelity-Audioqualität.

Speicher für Benutzereinstellungen

Speichert automatisch unabhängige Einstellungen für jeden Ausgangsanschluss, einschließlich wichtiger Parameter wie Lautstärke, PEQ, Soundeffekte und Crossfeed. Beim Umschalten der Ausgänge ruft das System sofort die entsprechende Konfiguration ab, sodass keine Neuanpassung erforderlich ist und ein echtes Plug-and-Play-Erlebnis geboten wird.

Luxsin-Controller

Der X8 unterstützt mehrere flexible und praktische Steuerungsmethoden, darunter

Apps für Mobilgeräte (Android/iOS), webbasierte Steuerung über den Computer (Windows/macOS) und eine optionale IR-Fernbedienung (separat erhältlich). Die Geräte-Firmware unterstützt sowohl lokale als auch Online-Updates und gewährleistet so eine kontinuierliche Optimierung und ein sich ständig weiterentwickelndes Benutzererlebnis.

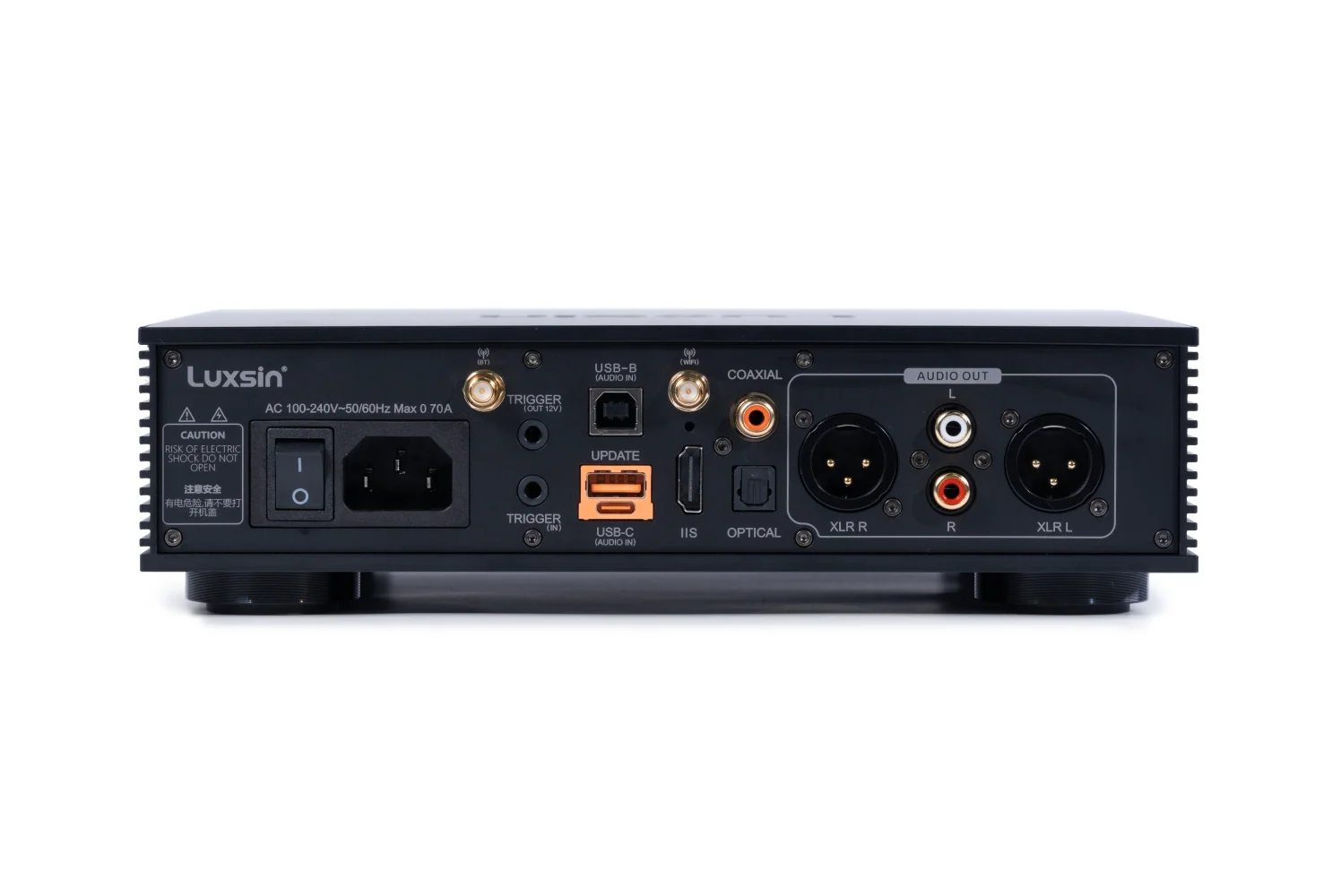

Vielseitige Anschlüsse

Der X8 ist mit einer Reihe von digitalen Audioeingängen ausgestattet, darunter USB-B/C, optisch, koaxial und IIS, um verschiedene Quellgeräte anzuschließen. Der IIS-Eingang unterstützt bis zu acht benutzerdefinierte Konfigurationen und gewährleistet so die Kompatibilität mit digitalen Quellen verschiedener Marken. Außerdem verfügt er über 12-V-Trigger-Ein-/Ausgänge, die eine nahtlose Integration in bestehende Audiosysteme ermöglichen und so eine reibungslosere Gerätesynchronisation und automatisierte Steuerung gewährleisten, wodurch das gesamte System einfacher und effizienter zu bedienen ist.

Technische Daten

• Abmessungen 236 mm (L) × 236,8 mm (B) × 64 mm (H)
• Gewicht 2750 g
• Eingangsleistung AC 100–120 V/220–240 V ~ 50/60 Hz
• Display 4-Zoll-LCD (480 × 960) Touchscreen
• DAC Cirrus Logic CS43198 × 8
• Stromversorgung Ultra-geräuscharmes, spannungsregulierbares lineares Netzteil
• WLAN WLAN 2,4 GHz / 5 GHz
• Bluetooth Qualcomm SXW5125 (BT 5.1)
• Steuerungsmethoden Touchscreen, mobile App (Android/iOS), Webbrowser, IR-Fernbedienung (optional)
• Nennleistung 25 W
• Lieferumfang Netzkabel ×1, USB-B-Kabel ×1, 3,5-mm-auf-6,35-mm-Adapter ×1

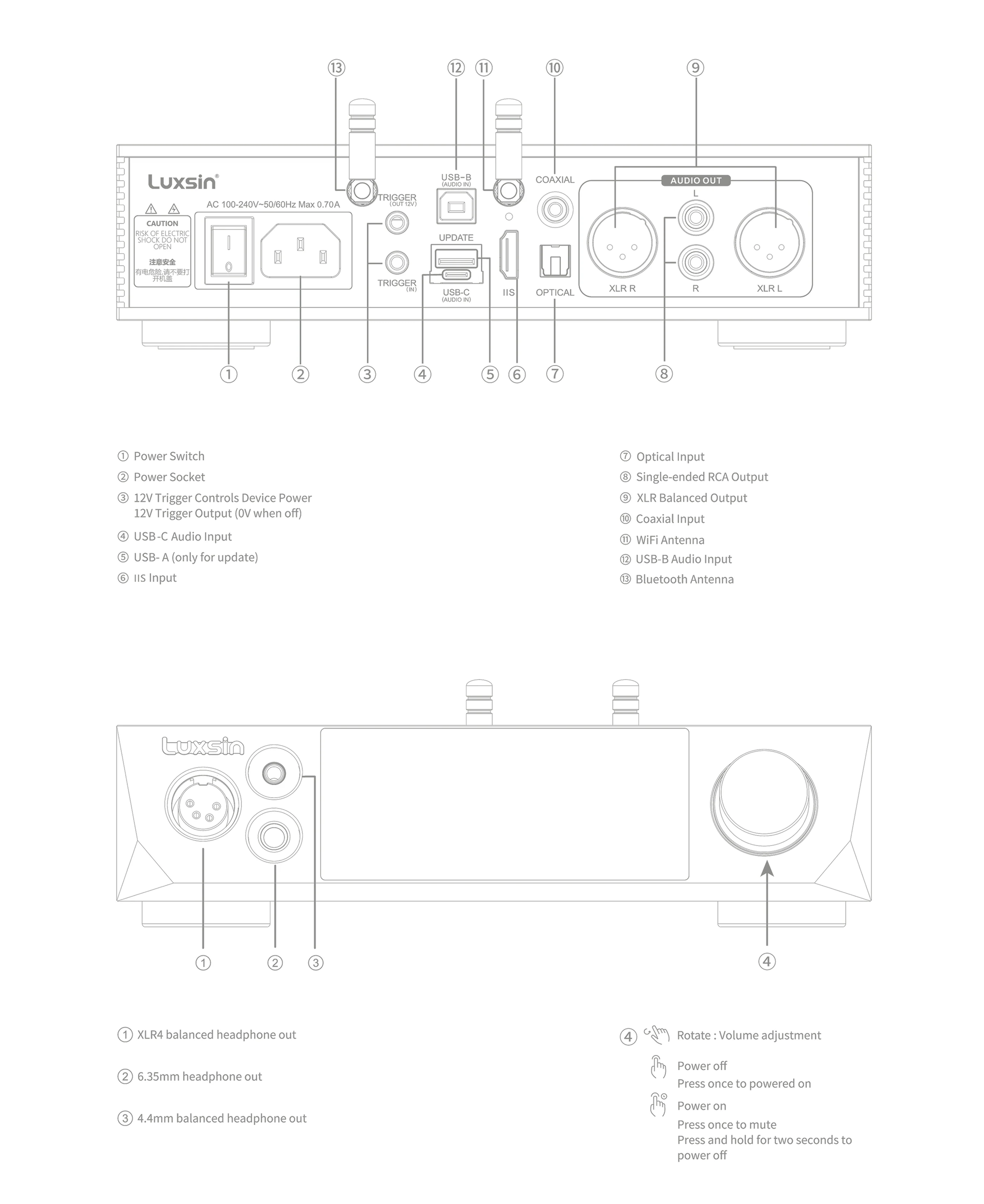

Ein-/Ausgänge

• USB-A-Eingang Für lokale Upgrades
• USB-B/C-Eingang Unterstützt PCM 768 kHz/32 Bit; DSD512 (nativ)
• IIS-Eingang Unterstützt PCM 768 kHz/32 Bit; DSD512 (nativ)
• Koaxial-/Optikeingang Unterstützt PCM 192 kHz/24 Bit
• Trigger-Ein-/Ausgang Standard-3,5-mm-Anschluss
• Analogausgang RCA
• Digitalausgang XLR
• Kopfhörerausgang 6,35 mm (unsymmetrisch), 4,4 mm (symmetrisch), 4-poliger XLR (symmetrisch)

XLR-Ausgang Audioeigenschaften

• SNR ≥129,5 dB
• THD+N ＜-121,8 dB @ungewichtet
• Übersprechen ≥133 dB (1 kHz bei 200 kΩ)
• Rauschpegel ＜1,1 uVrms
• Ausgangspegel 4,2 Vrms (1 kHz bei 200 kΩ)

Audioeigenschaften des RCA-Ausgangs

• SNR ≥124,5 dB
• THD+N ＜-120 dB @ungewichtet
• Übersprechen ≥125 dB (1 kHz bei 100 kΩ)
• Rauschpegel ＜1,3 uVrms
• Ausgangspegel 2,1 Vrms (1 kHz bei 100 kΩ)

Leistung und Parameter des symmetrischen Kopfhörerausgangs (4,4 mm/XLR4)

• Hohe Verstärkung L+R ≥ 4840 mW + 4840 mW (16 Ω, THD+N < 1 %)
• Ausgangsimpedanz ＜1 Ω
• THD+N ＜-117 dB (1 kHz/0 dB bei 32 Ω)
• SNR ≥123 dB
• Übersprechen ≥119 dB (1 kHz bei 32 Ω)

Leistung und Parameter des unsymmetrischen Kopfhörerausgangs (6,35 mm)

• Hohe Verstärkung L+R ≥ 2900 mW + 2900 mW (16 Ω, THD+N < 1 %)
• Ausgangsimpedanz < 1 Ω
• THD+N < -115 dB (1 kHz/0 dB bei 32 Ω)
• SNR ≥ 121 dB
