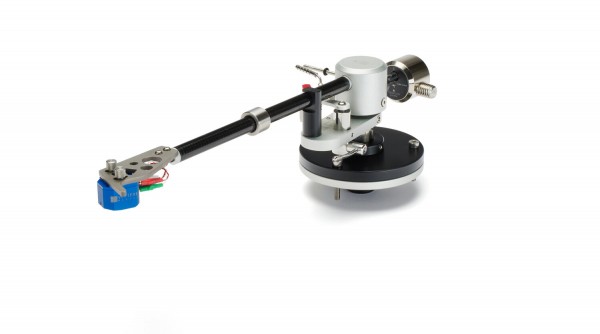

Vertere SG 1 MKII Tonarm mit HB-Innenverdratung

Vertere SG 1 MKII Tonarm mit HB-Innenverdratung

Um eine atemberaubende musikalische Leistung zu erzielen, verwendet das Vertere SG-PTA HB eine Kombination aus hochwertigen Materialien wie gewickelte Kohlefaser, Edelstahl, Messing, Aluminiumlegierungen und Siliziumnitrid. Sein einzigartiges Lagerdesign und die vielseitige Anti-Skate-Einstellung machen ihn zum idealen Partner für Tonabnehmer und Plattenspieler höchster Qualität.

• Neues, einzigartiges Präzisions-Tri-Pivot-Gelenk mit extrem reibungsarmen Lagern.
• Neue Kopfschale aus Titan.
• Neues, schwereres, entkoppeltes Hauptgegengewicht mit feiner Azimut-Einstellschraube.
• Neue Feineinstellung des Nachführgewichts und des Gewichtsrings zur Resonanzkontrolle zwischen Arm und Tonabnehmer.
• Neue, speziell angefertigte und dreifach vergoldete Anschlüsse.
• Resonanzfreies, hochsteifes, rollenumwickeltes Armrohr aus Kohlefaser.
• Mit Bias-Kurve einstellbarer Anti-Skate-Mechanismus.
• Kundenspezifische Pulse HB interne Verkabelung

SG-TPA HB Tonarmlager

Das neue Tri-Pivot-Gelenklager (TPA) besteht aus drei Präzisionskugeln aus Siliziumnitrid, die in einem präzisionsgefertigten Acetal-Kugelhaltering gefangen sind, der den hochpräzise gefertigten Edelstahlzapfen trägt. Der zwischen den Siliziumnitridkugeln zentrierte Drehpunkt sorgt für einwandfreie Abstützung und Beweglichkeit.

Das TPA-System verhindert ein Verrutschen des Lagerpunkts und ermöglicht es dem Abtaststift, auch die feinsten Informationen zu erfassen, die bei Konstruktionen mit nur einem Drehpunkt normalerweise verloren gehen. Dies gewährleistet eine präzise Wiedergabe, da die Abtastnadel strikt an der Schallplattenrille anliegt.

SG-PTA HB Tonarmrohr und Tonarmkopf-Schale

Für die Konstruktion des Tonarmrohrs wird gewickelte Kohlefaser verwendet. Dies bietet eine höhere Festigkeit und eine homogenere Faserstruktur als ein pultrudiertes oder gegossenes Äquivalent.

Die Kopfkalotte des Super Groove Precision Tonarm HB ist aus Titan gefertigt und mit dem Tonarmrohr über einen strukturell gebundenen Endeinsatz aus Aluminium verbunden. Diese Konfiguration ist von Natur aus resonanzfrei und bietet durch ihre optimale Steifigkeit die stabilste Plattform für den Tonabnehmer.

Aluminium-Lagerjoch und Messing-Säule

Der Lagerzapfen ist strukturell mit dem präzisionsgefertigten Joch aus Aluminiumlegierung verbunden. Die Baugruppe bietet die erforderliche Unterstützung für das Armrohr, das Hauptgegengewicht und den Anti-Skate-Mechanismus.

Der Drehpunkt und der Schwerpunkt des Gegengewichts sind vertikal so niedrig wie möglich positioniert. Dies wiederum hält den Tonarm in seiner stabilsten Position durch die verchromte Messing-Haupttonarmsäule.

Lager-Transitschraube & Gegengewicht-Locator

Die SG PTA HB-Tonarmschraube verhindert, dass das Präzisions-Dreigelenklager während des Transports versehentlich beschädigt wird. Die Gegengewichtsfixierung gewährleistet eine genaue Positionierung des Gegengewichts und macht eine erneute Einstellung des Nachführgewichts und des Azimuts überflüssig.

Arm/Patrone Resonanzfrequenz & Feineinstellung des Nachführgewichts

Ein einstellbarer und entkoppelter Edelstahlring, der sich entlang des Armrohrs bewegen kann, ermöglicht die Feineinstellung des Nachführgewichts.

Die relative Position dieses Rings und des Hauptgegengewichts kann auch verwendet werden, um die Resonanzfrequenz des Tonarms/Tonabnehmers zu verändern und die Wiedergabeleistung des Tonabnehmers zu optimieren.

SG-PTA HB Tonarm Hauptgegengewicht

Die Liebe zum Detail zeigt sich deutlich im hochglanzverchromten Messing-Gegengewicht und dem polierten Edelstahl-Zapfen.

Zwei Paar Silikon-Entkopplungsringe sorgen für den nötigen Halt bei der Positionierung und die erforderliche Isolierung des Gegengewichts. Die seitlich bewegliche und arretierbare Azimut-Feineinstellschraube ermöglicht eine einfache und genaue Einstellung des Tonabnehmer-Azimuts, um eine optimale musikalische Leistung zu gewährleisten.

SG-PTA HB Tonarm-Säulenhalter und Klemme

Die aus Acetal präzisionsgefertigte SG PTA HB Tonarmständerhalterung und -klemme verwendet eine Dreipunkt-Befestigungsmethode, um dem Tonarm/Tonabnehmer die erforderliche, fest mit dem Plattenspieler verbundene Schnittstelle zu bieten.

Interne Verdrahtung und Kontaktanschlüsse

Sowohl die Tonabnehmerfahnen als auch die 5-poligen Steckerstifte wurden nach den genauen Spezifikationen von Vertere für den SG PTA-Tonarm entwickelt, bearbeitet und vergoldet. Der Hauptteil des 5-poligen Steckers ist ebenfalls aus massivem PTFE gefertigt, das über hervorragende di-elektrische Eigenschaften verfügt.  Der SG-PTA HB-Tonarm ist mit dem handgefertigten Pulse HB verkabelt.

Technologie

Der Vertere Reference Tonarm ist ein Meilenstein in der Vinylwiedergabe. Sein Design, seine Verarbeitungsqualität und seine Liebe zum Detail haben uns eine Leistung beschert, die ihresgleichen sucht. Natürlich hat diese Qualität ihren Preis.

Es war nur natürlich, dass wir uns fragten, ob wir mit einem parallelen, wenn auch anderen Designansatz einen viel erschwinglicheren Tonarm entwickeln könnten, der eine ähnlich atemberaubende Leistung bietet. Dies war der Beginn unserer Reise, die uns zur Einführung unseres neuesten Vertere Super Groove Precision Tonarms geführt hat.

Auf den ersten Blick mag der SG PTA-Tonarm wie ein Uni-Zapfen wirken, aber er ist alles andere als ein Uni-Zapfen. Ein Uni-Zapfen "gleitet" auf seinem Auflagepunkt herum, während sich der Tonarm von Seite zu Seite und von oben nach unten bewegt. Das liegt daran, dass es so etwas wie einen Punkt nicht gibt, sondern dass sich eine Fläche auf einer anderen abstützt und relativ zueinander gleitet.

Aus diesem Grund gibt es immer ein gewisses "Gleiten" des Kontaktpunkts auf der Auflagefläche. Das "Gleiten" oder "Rattern" kann sich zwar auf Bruchteile von Mikrometern beschränken, aber das gilt auch für einen Teil der in der Vinylrille gespeicherten Informationen.

Um diesen Informationsverlust durch unerwünschtes Rütteln der Lager zu vermeiden, haben wir ein Dreipunkt-Gelenklager (TPA) entwickelt. Drei Präzisionskugeln aus Siliziumnitrid und ein präzisionsgefertigter Drehpunkt sorgen für den Halt und die Beweglichkeit des Arms. Obwohl sich der Tonarm wie ein Unidrehpunkt zu verhalten scheint, ist er doch ohne jegliches "Klappern" des Lagers und bewahrt so viel von der Signalinformation wie möglich. Das Ergebnis ist eine lebensechte dynamische Reaktion mit unerwarteter Klarheit, Musikalität und Detailtreue - wahrlich unvergleichlich.

Technische Daten

• Typ Dreipunkt-Gelenk
• Effektive Länge 240mm
• Überhang  17,5 mm
• Offset-Winkel  22.9°
• Kopf-Schale Titan
• Arm-Rohr Ummantelte Kohlefaser
• Lager-Joch-Struktur Aluminium Körper
• Typ des Lagers Unverlierbare Siliziumnitridkugel (x3) Präzision
• Gegengewicht
• Hochglanzverchromtes Messing
• T/W-Adj. Hülse aus Edelstahl
• Interne Verdrahtung Vertere Pulse HB Handgefertigt
• Anschluss
• Proprietäre Cartridge-Tags & 5-Pin
• x3 dicke vergoldete Kontakte
• Tonarmkabel ohne
• Gewicht 428g
