Teac UD-505-X - USB DAC Kopfhörerverstärker

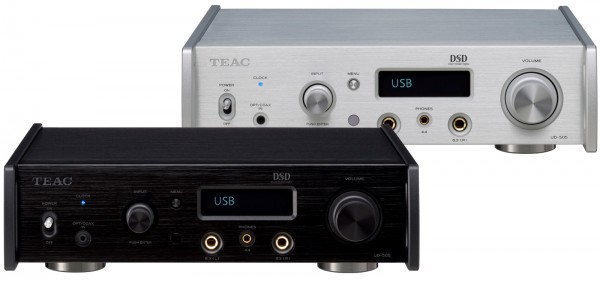

Teac UD-505-X

Dualer monauraler USB-DAC/Kopfhörerverstärker mit ESS Technology ES9038 DAC, neu eingesetzt, unterstützt 22,5MHz DSD und 768kHz/32-bit PCM Formate

Merkmale

• Dualmonostruktur mit einemESSTechnologyES9038Q2M-Wandler für den linken und rechten Kanal
• Hi-Resaudiowiedergabe mit Unterstützung für 22,5 MHz und 768 kHz/32-Bit-PCM
• Neben einer neuen Diamantpufferschaltung verfügt dieses Modell über eine 4,4-mm-Pentaconn-Kopfhörerbuchse (5-polig), die sowohl symmetrischen Antrieb als auch aktiven Masseantrieb unterstützt.
• Vollständig symmetrische analoge Lautstärkeschaltung mit hochpräziser TEAC-QVCS-Lautstärkeregelung
• 4,4 mm 5-polige Pentaconn-Kopfhörerbuchse, die sowohl symmetrischen Antrieb als auch aktiven Ground-Drive unterstützt
• mit neu entwickelter Diamant-Pufferschaltung (*1)
• Hochkonvertierung bis zu 24,5 MHz DSD und 384 kHz/32-Bit PCM
• 7 Arten von PCM-Digitalfiltern
• Neuentwickeltes "Stressless Foot"-Design mit drei Stützpunkten
• Semi-floating Design-Oberfläche
• Bluetooth®-Empfänger mit Unterstützung für LDACTM und Qualcomm® aptXTM HD
• 10MHzexternerTakteingang
• Zwei On-Board-Taktgeber für 44,1kHz und 48kHz Frequenzen
• BulkPetUSB-Übertragungstechnologie mit vier Übertragungsmodi für verschiedene Klangcharaktere (*2)
• KostenloserTEACHRAudioPlayerfürWindows/Mac

(*1) "Pentaconn" ist eine eingetragene Marke von NIPPON DICS Co., Ltd. und entspricht dem JEITA-Standard RC-8141C.
(*2) "Bulk Pet" ist ein eingetragenes Warenzeichen der Interface Corporation.

Der UD-505-X ist ein Flaggschiff unter den dualen monauralen USB-DACs mit integriertem, vollsymmetrischem Kopfhörerverstärker, der High-End-Audiodesignkonzepte und TEACs jahrzehntelange Erfahrung im Audiodesign in einem A4-großen Gehäuse vereint. Die Dual-Mono-Struktur verarbeitet Stereosignale mit höherer Reinheit, und die D/A-Wandlersektion verwendet je einen ES9038Q2M von ESS Technology für den linken und rechten Kanal.

Dieses Modell erreicht ein hohes Signal-Rausch-Verhältnis, indem jeder DAC im Mono-Modus verwendet wird. Darüber hinaus haben wir ihn mit hohen Spezifikationen aufgerüstet, die die native Wiedergabe von 24,5 MHz DSD und 768 kHz/32-Bit PCM-Formaten ermöglichen. In der analogen Verarbeitungssektion, die als der Schlüssel zur Audioqualität angesehen werden kann, haben wir vier TEAC-HCLD2-Schaltungen eingebaut. Dabei handelt es sich um verbesserte Versionen unserer früheren TEAC-HCLD. Für den Kopfhörerausgang, der die neu eingeführte Diamantpufferschaltung verwendet, steht neben zwei 6,3-mm-Standardanschlüssen auch ein 4,4-mm-Kopfhöreranschluss mit 5 Polen zur Verfügung, der eine symmetrische Verbindung und eine aktive Erdung mit einem einzigen Stecker ermöglicht.

Der Bluetooth®-Empfänger, der LDACTM und Qualcomm® aptX HDTM unterstützt, ermöglicht das kabellose Audiostreaming in hoher Qualität von Ihrem Smartphone über diesen erstklassigen USB-DAC

Specifications

Supported formats

• USB input
• PCM
• 16/24/32 bit
• 44.1k/48k/88.2k/96k/176.4k/192k/352.8k/384k/705.6k/768k Hz
• DSD 2.8M/5.6M/11.2M/22.5M Hz
• Coaxial digital input
• PCM
• 16/24 bit
• 32k/44.1k/48k/88.2k/96k/176.4k/192k Hz
• DSD 2.8MHz(supported with 176.4kHz/24-bit DoP format)
• Optical digital input
• PCM
• 16/24 bit
• 32k/44.1k/48k/88.2k/96k/176.4k/192k Hz
• DSD 2.8MHz(supported with 176.4kHz/24-bit DoP format)

DAC section

• USB DAC ESS Technology ES9038 Q2M ×2
• Up-conversion up to 384kHz/32-bit PCM, 24.5MHz DSD

Audio inputs

• USB USB B port, USB 2.0, asynchronous mode transfer, bulk transfer
• Compatible Software TEAC HR Audio Player (Windows, Macintosh)
• COAXIAL digital (rear) RCA pin ×1 (gold-plated)
• Input level 0.5Vp-p
• Input impedance 75Ω
• Optical digital (rear) TOS-link ×1
• Input level -24.0 to -14.5dBm peak
• Coaxial digital (front) 1/8” (3.5mm) mini* ×1 (combined with optical digital input, detected automatically)
• Input level 0.5Vp-p
• Input impedance 75Ω
• * 1/8” Mini - RCA conversion cable included.
• Optical digital (front) 1/8” Mini Optical*×1 (combined with coaxial digital input, detected automatically)
• Input level -24.0 to -14.5dBm peak
• Analog (rear) RCA pin ×1 pair (gold-plated)
• Input impedance 24kΩ
• Input sensitivity 130mV
• Bluetooth®
• Bluetooth® version 4.0
• Output class Class2 (Range: approx. 33ft/10m)
• Supported profiles A2DP, AVRCP
• Content protection SCMS-T
• Supported codec LDAC™, Qualcomm® aptX™ HD, aptX™, AAC, SBC
• No. of paired device maximum 8 devices

Audio outputs

• XLR balanced XLR ×1 pair (gold-plated)
• Output level Fixed (0dB), fixed (+6dB), variable, output off (selectable)
• Maximum output leve
• 2.0Vrms (1kHz, full scale, into 10kΩ, when set to fixed (0dB))
• 4.0Vrms (1kHz, full scale, into 10kΩ, when set to fixed (+6dB))
• 12.0Vrms (1kHz, full scale, into 10kΩ, when set to variable)
• Output impedance 188Ω
• RCA unbalanced RCA pin ×1 pair (gold-plated)
• Output level Fixed (0dB), fixed (+6dB), variable, output off (selectable)
• Maximum output leve
• 2.0Vrms (1kHz, full scale, into 10kΩ, when set to fixed (0dB))
• 4.0Vrms (1kHz, full scale, into 10kΩ, when set to fixed (+6dB))
• 6.0Vrms (1kHz, full scale, into 10kΩ, when set to variable)
• Output impedance 150Ω

Headphone outputs

• Connector 1 1/4” (6.3mm) TRS stereo jacks ×2 (gold-plated)
• Polarity (balanced) Tip: HOT, Ring: COLD, Sleeve: NC (GND)
• Polarity (unbalanced) Tip: L, Ring: R, Sleeve: GND
• Connector 2 4.4mm 5-pole Pentaconn ×1 (gold-plated)
• Polarity (balanced) Tip: L+, Ring1: L-, Ring2: R+, Ring3: R-, Sleeve: GND
• Maximum output
• Balanced 700mW + 700mW (into 32Ω)
• Unbalanced
• 500mW + 500mW (into 32Ω×1)
• 350mW + 350mW(into 32Ω×2)
• Active ground 500mW + 500mW (into 32Ω)
• Supported impedances 16 to 600Ω

Clock section

• Internal clock
• Type Crystal oscillator
• Number of clocks 2 (44.1kHz and 48kHz)
• External clock input
• Connector BNC (gold-plated)
• Input frequency 10MHz
• Input impedance 50Ω
• Input level
• Rectangle wave: equivalent to TTL levels
• Sine wave: 0.5 to 1.0 Vrms

Audio performance

• Frequency Response 10 to 80,000 Hz (+1/–3 dB, 192kHz PCM input, RCA output, digital filter off)
• Total harmonic distortion 0.002% or less (192kHz PCM input, RCA output, digital filter off)
• S/N ratio 110dB or higher (192kHz PCM input, RCA output, digital filter off)

Power supply

• US/Canada AC 120V 60Hz
• UK/Europe AC 220 to 240V 50Hz

• Power consumption 18W (0.4W in standby)
• dimensions (including protrusions)
• 290(W)×84.5(H)×248.7(D) mm
• 11.4”(W)×3.3”(H)×9.8”(D)
• Weight 4.1kg / 9.1lbs
• Included accessories Power cord, RCA mini plug adapter cable, remote control(RC-1330), 2 AAA batteries for remote control, 3 feet cushions, Owner's Manual(with warranty)
