Taga PC-8000DC - Stromfilter mit DC Blocker NEUHEIT

Taga PC-8000DC

Der PC-DC-Power Conditioner vereint vier Funktionen in einem Gerät: Filterung von Stromrauschen, Blockierung von Gleichstromkomponenten, lineare Stromversorgung für USB-Anschlüsse sowie Überspannungs- und Überlastschutz (für alle Stromausgänge und USB-Anschlüsse).

STROMRAUSCHFILTERUNG

Das Stromnetz in unseren Wohnungen oder Arbeitsstätten ist verschiedenen Störungen ausgesetzt, beispielsweise elektromagnetischen Störungen (EMI), die von Geräten erzeugt werden, die an dasselbe Netz angeschlossen sind (Kühlschränke, Klimaanlagen, Computer usw.).
Diese Störungen werden nicht nur innerhalb Ihres Hauses oder Büros erzeugt, sondern von allen Geräten in Ihrem Gebäude oder sogar außerhalb davon und können je nach Tages- oder Wochenzeit variieren, wenn sich der Verkehr im Stromnetz ändert.
All diese Störungen, die wir als Rauschen bezeichnen, können in Ihre Wechselstromversorgung gelangen und Ihr System beeinträchtigen.
Dieser „verschmutzte” Strom kann sich negativ auf die Leistung Ihres Audio-Video-Systems auswirken.

Der TAGA Harmony Netzfilter ist eine hervorragende Möglichkeit, die negativen Störgeräusche aus Ihrem Stromnetz zu begrenzen und Ihr System von verschmutztem Strom zu isolieren.

Verschmutzter Strom hat auch negative Auswirkungen auf die internen Schaltkreise und Stromversorgungen Ihrer Geräte. Da der PC-DC-Netzfilter als Puffer zwischen der Steckdose und Ihren Geräten fungiert, trägt er dazu bei, die Lebensdauer der angeschlossenen Komponenten zu verlängern.

• Unabhängige Gruppen von geschalteten und ungeschalteten 230-V- bis 240-V-Steckdosen (Schuko-Typ) mit 4 unabhängigen, störungsfreien Filtern, die jeweils speziell für die jeweilige Gruppe und für die Verwendung mit bestimmten Audio- und Videogeräten entwickelt wurden.
• Separate SQ-Gleichtaktinduktivität für jede Steckdosengruppe.
• Hochreine, sauerstofffreie Kupferflachdrahtwicklung mit Lackisolierung.
• Geringer Gleichstromwiderstand, gleichmäßig verteiltes elektrisches Feld und extrem geringe verteilte Kapazität für eine verbesserte Hochfrequenz-EMI-Filterung.
• Gute Wärmeableitung für höhere Effizienz.
• Hohe Stromdurchlässigkeit, Dichte mehr als 1,3-mal so hoch wie bei rundem Kupferdraht, was eine bessere Filterung bei ähnlicher Größe ermöglicht.
• Zusätzliche Vorteile für eine verbesserte Filterung: geschlossener Magnetkreis, geringe magnetische Streuung, gute Leitungs- und Strahlungswirkung, stabile Konsistenz und verbesserter Hochfrequenz-Skin-Effekt.
• Hochwertige Kondensatoren der Klasse X für verbesserte Filterung.

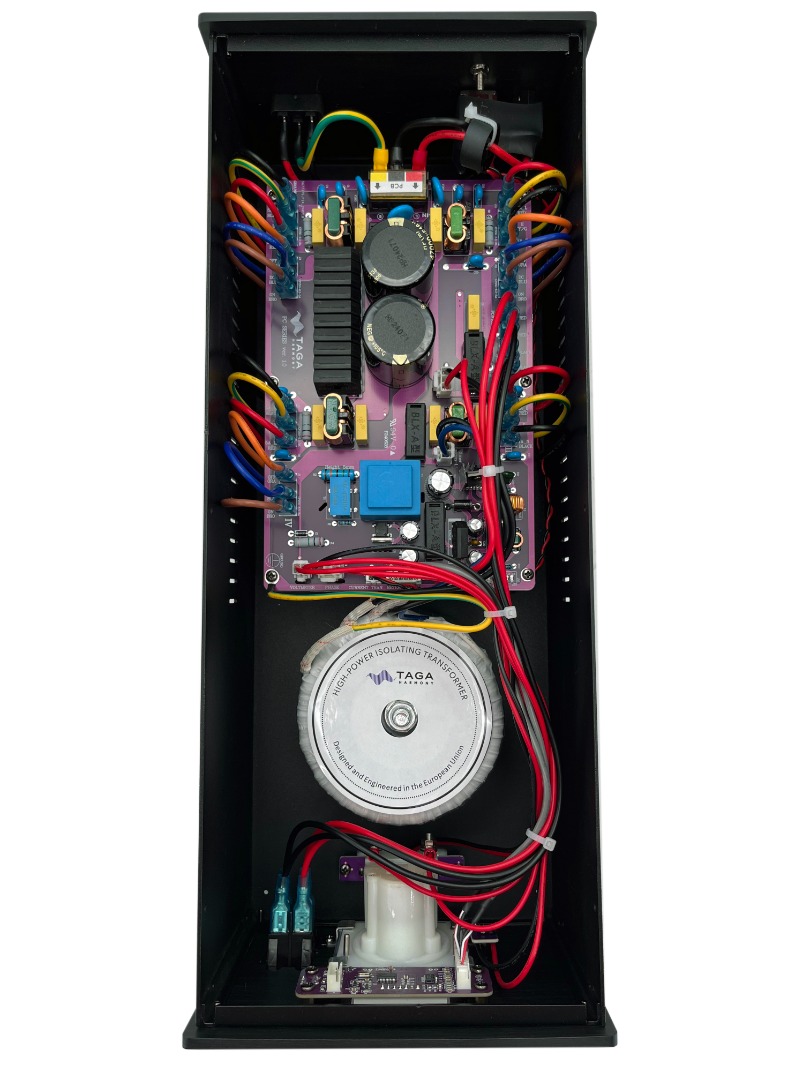

• Hochleistungs-Ringkerntransformator mit 200 W zur Isolierung der Geräte von Leitungsrauschen (für Quellgeräte).
• Die Abschirmabdeckung aus Aluminium-Metallfolie schützt den Transformator wirksam vor elektromagnetischen Störungen und verbessert so seinen Wirkungsgrad und seine Leistung.
• 18-AWG-sauerstofffreie Kupferverkabelung: Primär AWM 1672 und sekundär AWM 1007 für beste Leitfähigkeit.
• Sauerstofffreie Kupferverkabelung (AWM 1015 16 AWG) zur Verbindung der Hauptplatine mit den Ausgängen.

DC-BLOCKER

Der integrierte DC-Blocker entfernt oder reduziert zumindest die unerwünschte Gleichstromkomponente der Versorgungsspannung in den ausgewählten Ausgangssteckdosen, die für Geräusche (Brummen) und eine höhere Betriebstemperatur der Transformatoren verantwortlich ist, wodurch die Klangqualität beeinträchtigt wird.

Dadurch arbeiten die angeschlossenen Audio-Video-Geräte leiser und effizienter, und das Netzbrummen in den Lautsprechern wird deutlich reduziert.

• Echtzeit-geschalteter DC-Blocker für ausgewählte 230V – 240V-Steckdosengruppen.
• Sie können den DC-Blocker für ein optimales Klangerlebnis jederzeit ein- und ausschalten.
• Leistungsstarke Blockierung des eingehenden Gleichstroms bis zu 12000 mV (12 V).
• 10 x Hochstrom-Hochfrequenzbrücken und 2 x 47000 uF Kondensatoren – extrem effiziente Gleichstromblockierung bei gleichzeitiger Vermeidung negativer Auswirkungen auf die Klangqualität.

LINEARE STROMVERSORGUNG FÜR USB-AUSGÄNGE

Die meisten elektronischen Geräte mit Gleichstromversorgung verwenden einfache, kostengünstige externe Netzteile mit Schaltnetzteilen.

Solche Netzteile arbeiten mit hohen Schaltfrequenzen, um Strom zu liefern, was zu verschiedenen elektrischen Störungen bei den angeschlossenen Geräten führen und diese Störungen sogar in Ihr Stromnetz einspeisen kann, wodurch andere Geräte beeinträchtigt werden.

Solche Störungen verschlechtern die Klangqualität und Effizienz von Audio-Video-Geräten erheblich.

Die Lösung besteht in der Verwendung eines hochwertigen linearen Netzteils, wie es beispielsweise in den PC-DC-Conditionern zum Einsatz kommt.

Das lineare Netzteil PC-DC bietet eine sehr bedeutende und sofortige Verbesserung der Klangqualität Ihrer Gleichstromgeräte.

• Der integrierte isolierende Ringkerntransformator für Stromquellen wird auch zur stabilen Stromversorgung der USB-Anschlüsse verwendet.
• 3-stufiges Filternetzwerk:
• Stufe I & II für 230 – 240 Volt: die erste Filterung durch das Stromrausch-Filtersystem des Geräts und die zweite durch den integrierten isolierenden Transformator.
• Stufe III für Gleichspannung: speziell entwickelte Filterung (einschließlich Hochfrequenz-EMI-Filterung für 5-V-Ausgang) in der Endstufe separat für die USB-Anschlüsse.

SAUERSTOFFFREIE KUPFERVERKABELUNG IM INNEREN

Alle internen Kabel bestehen aus sauerstofffreiem Kupfer:

• AWM 1015 14AWG für den Stromanschluss.
• AWM 1015 16AWG für die 230V-240V-Ausgangsbuchsen und den Netzschalter.
• AWM 1015 20AWG für die USB-Anschlüsse.
• AWM 1015 14AWG für Phasen- und Reset-Schalter.
• AWM 1672 22AWG für analoge und digitale Anzeigen.

ÜBERSPANNUNGS- UND ÜBERLASTUNGSSCHUTZ

Der PC-DC-Conditioner bietet Überspannungs- und Überlastungsschutz für alle Ausgänge.

I-Stufe-Schutz: Filter- und Schutzsystem mit einem Push-to-Reset-Leistungsschalter.

Zweite Stufe, 4-stufiger zusätzlicher Schutz für die USB-Anschlüsse:

Das System nutzt den integrierten Trenntransformator -> Abwärtswandler -> Hochfrequenz-EMI-Filter für 5-V-Ausgang -> Kurzschluss- und thermische Überlastschaltung, die speziell für die USB-Anschlüsse entwickelt wurde.

WEITERE MERKMALE

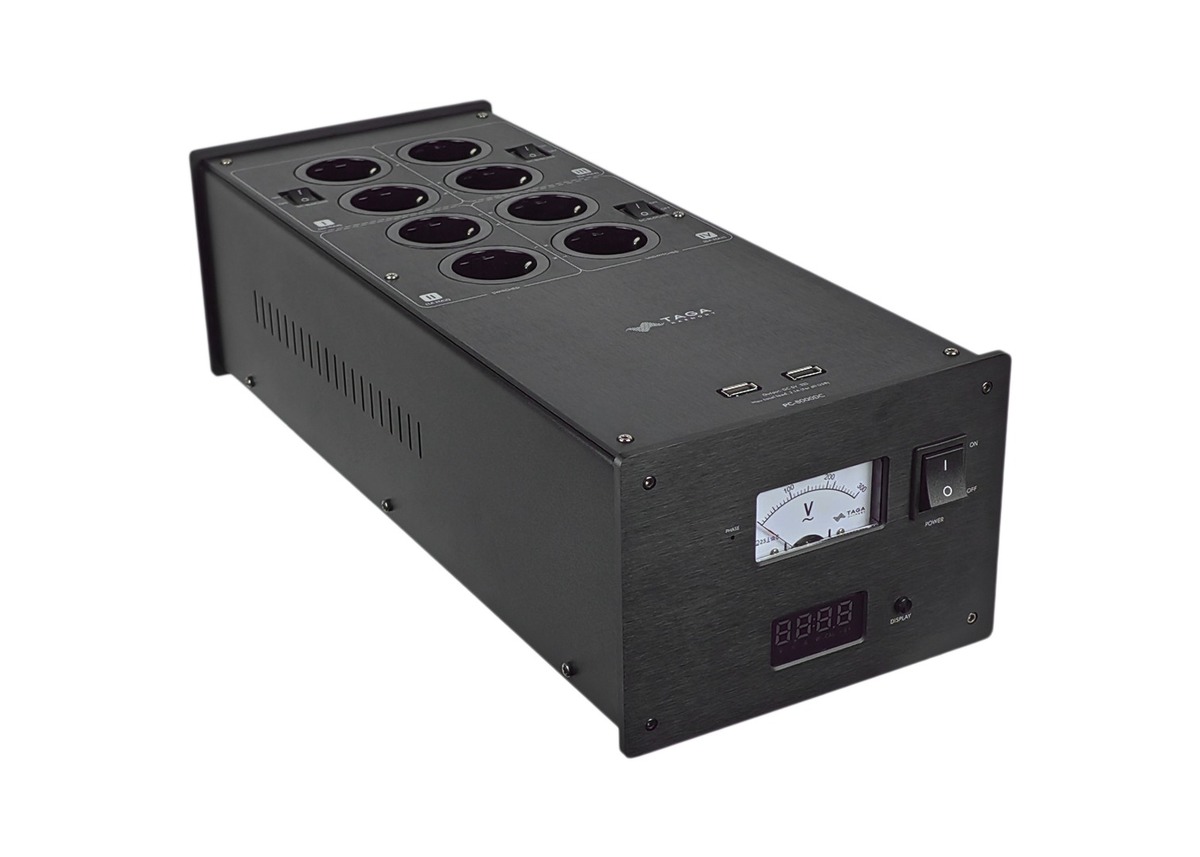

• Analoge Spannungsanzeige zur Kontrolle der Stabilität der Netzspannung in der Steckdose.
• Digitale Anzeige für Spannung (V) / Strom (in mA oder A) / Leistung (W) zur Anzeige der Daten in Echtzeit, die ausgeschaltet werden kann.
• Die Phasenerkennung und der Polaritätswahlschalter zeigen eine falsche Stromphase an und ermöglichen eine einfache Korrektur.

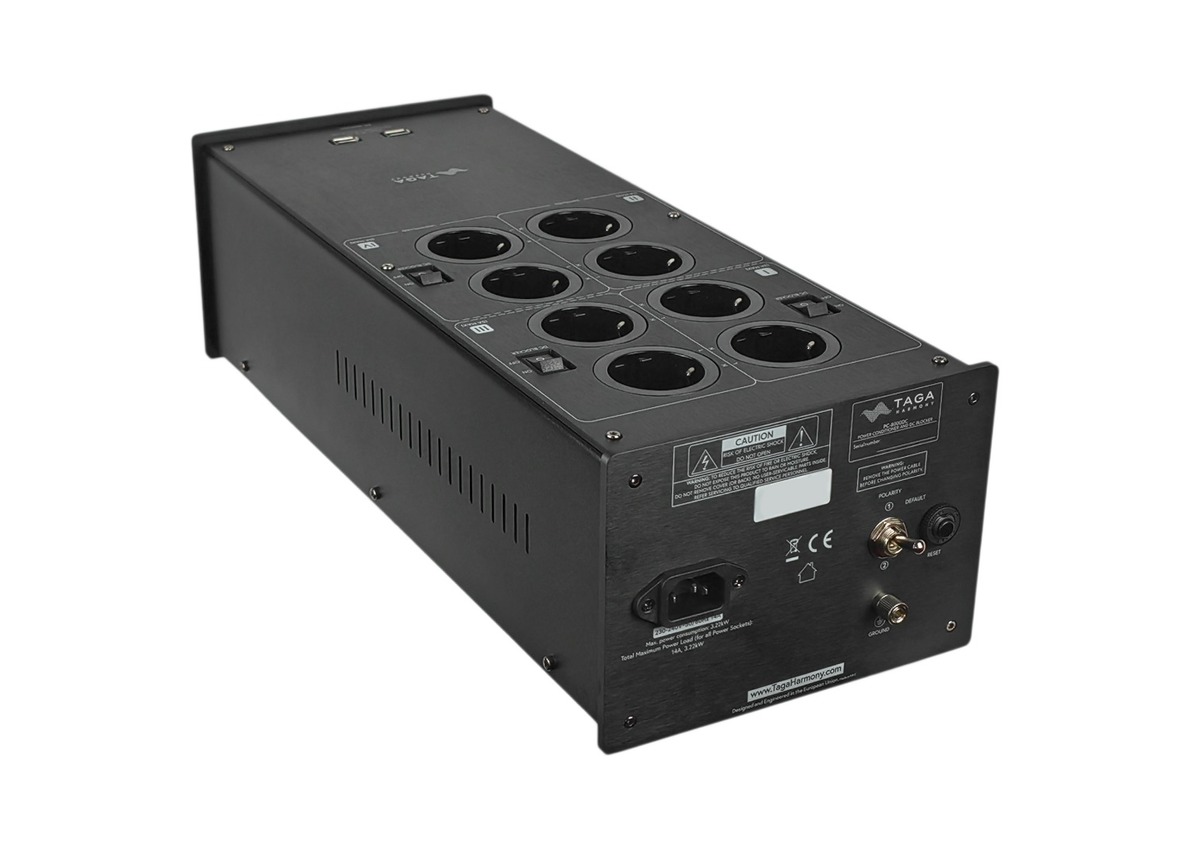

• Der IEC C14-Stromeingang und ein abnehmbares Schuko-IEC C13-Netzkabel bieten die Möglichkeit, jederzeit auf ein hochwertiges audiophiles Netzkabel aufzurüsten.

Dank der PC-DC-Netzfilter können Sie eine bessere Qualität Ihrer Audio- und Videogeräte genießen.

Technische Daten

• Design Netzfilter mit Gleichstromblocker

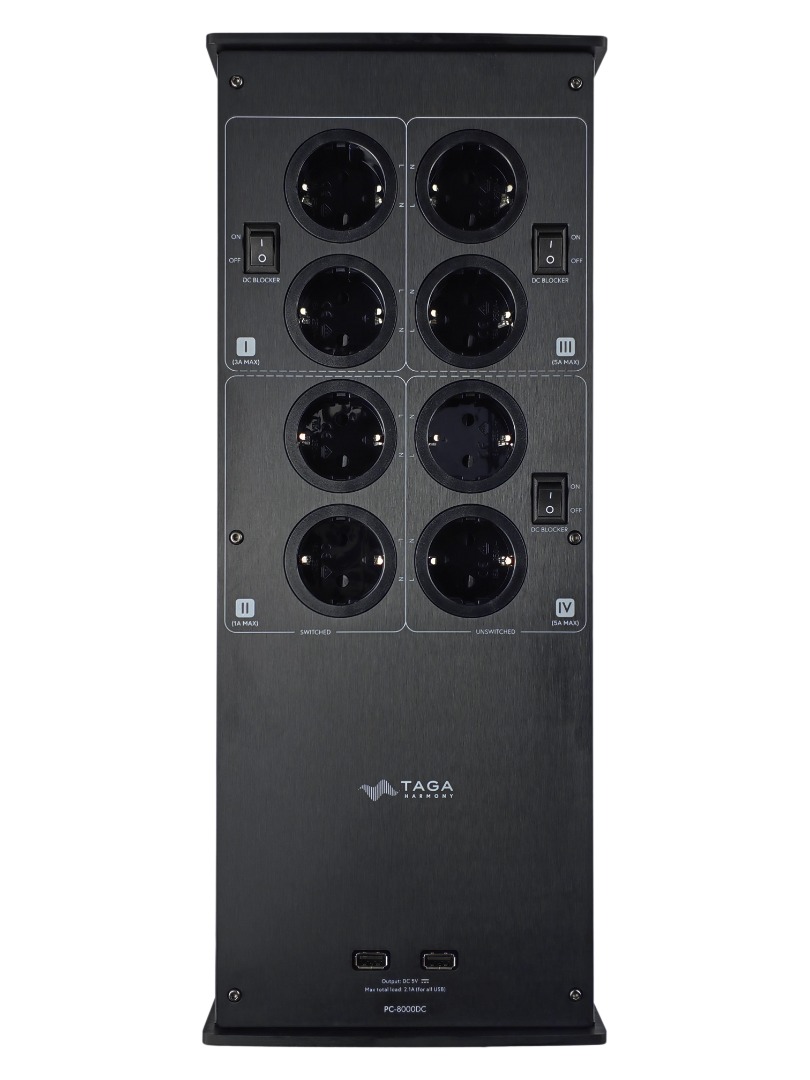

• Steckdosen
• Schuko-Typ (230 V – 240 V):
• 4 geschaltet
• 4 ungeschaltet
• 4 Gruppen (je 2 Steckdosen):
• Geschaltet:
• I (max. 3 A) digitales Zubehör [Gleichstromblocker]
• II (max. 1 A) Tonquellen
• Unbeschaltet:
• III (max. 5 A) Vorverstärker und Zubehör [DC-Blocker]
• IV (max. 5 A) Verstärker [DC-Blocker]
• USB-A-Anschlüsse (lineare Stromversorgung): 2 (5 V)
• Gesamt-Maximalbelastung
• 14 A, 3450 W (Gesamtwert für alle Steckdosen und USB-Anschlüsse)
• Für jede Gruppe:
• Gruppe I (max. 3 A)
• Gruppe II (max. 1 A)
• Gruppe III (max. 5 A)
• Gruppe IV (max. 5 A)
• USB-Anschlüsse 2,1 A (insgesamt)
• Rauschfilter -10 dB ~ 55 dB (2 - 100 MHz)
• Maximaler Stoßstrom 4500 A [8/20 µs – einmalig]
• Max. Spitzenspannung 3000 V [10 mA]
• Max. Klemmspannung 775 V [8/20 µs]
• Max. Energie 140 J [10/1000 µs]
• Eingehende Gleichstromsperre Bis zu 12000 mV (12 V)
• Funktionen/Zubehör
• Überspannungsschutz
• Überlastschutz
• Phasendetektor mit Polaritätsschalter
• Analoge Spannungsanzeige (Genauigkeit ±5 %)
• Digitale Spannungs-/Strom-/Wattanzeige (Genauigkeit ±3 %)
• USB-Ladeanschluss
• Schuko-IEC-C13-Netzkabel (1,5 m)
• Wechselstromversorgung/Leistungsaufnahme
• 230 V, 50/60 Hz
• 2,0 W (ausgeschaltet – ohne angeschlossene externe Geräte)
• 3,5 W (eingeschaltet – ohne angeschlossene externe Geräte)
• Abmessungen (H x B x T) 13 x 18 x 44 cm (inkl. Füße)
• Gewicht 7,1 kg / Stück
