Cocktail Audio HA500H - Kopfhörerverstärker

Die Lautstärke des HA500H kann präzise und stufenlos über die im Lieferumfang enthaltene kleine Fernbedienung geregelt werden. Der Kopfhörerverstärker bietet auch separate Einstellmöglichkeiten für die Impedanz und Empfindlichkeit der angeschlossenen Kopfhörer sowie verschiedene Stufen der Audioquellen. Dank dieser Funktion können Kopfhörer von 16 Ohm bis 600 Ohm in ausgezeichneter Klangqualität mit dem HA500H betrieben werden.

12V Trigger-Eingang und -Ausgang

Bei einem Hifi-Audiosystem erfolgt das Anschalten der Geräte im Idealfall in der Reihenfolge Quellgerät, DAC, Vorverstärker und Leistungsverstärker. Selbstverständlich empfiehlt sich beim Ausschalten der Anlage, in der entgegengesetzten Reihenfolge vorzugehen.

Der HA500H ist mit einem 12V Trigger-Ausgang und -Eingang ausgestattet.
Wenn das Gerät als Vorverstärker genutzt wird, kann sein Trigger-Ausgang automatisch den angeschlossenen Leistungsverstärker anschalten, wenn der HA500H eingeschaltet wird.
Wenn Sie den Trigger-Eingang des HA500H mit dem Trigger-Ausgang des angeschlossenen Quellgeräts verbinden, kann das Gerät automatisch angeschaltet werden, wenn das Quellgerät angeschaltet wird.

Vielfältige Anschlussmöglichkeiten

Der HA500H verfügt über eine sehr große Anschlussvielfalt: Über die analogen Eingänge (Symmetrisch und Unsymmetrisch), die digitalen Eingänge (Koaxial, Toslink, AES/EBU), den I²S Eingang (HDMI) sowie den USB-Audio-Eingang können Sie praktisch alle Arten von Quellgeräten an den HA500H anschließen.

Insbesondere kann der HA500H an den I²S HDMI-Ausgang des X50Pro bzw. X50D angeschlossen werden, um native DSD, MQA und bis zu 384 kHz PCM Dateien in großartiger Klangqualität abzuspielen.

Als Ausgänge bietet das Gerät Symmetrische/ Unsymmetrische Line Out-Ausgänge und Symmetrische/ Unsymmetrische Kopfhörerausgänge.

Komfortable Bedienung mit 5 Zoll Display

Fernbedienung
Mit der beiliegenden kleinen Fernbedienung können Sie die Lautstärke des HA500H einstellen, stumm schalten, Einstellungen vornehmen, den Eingang ändern, ein Quellgerät auswählen, etc.

Intelligente und intuitive Bedienung

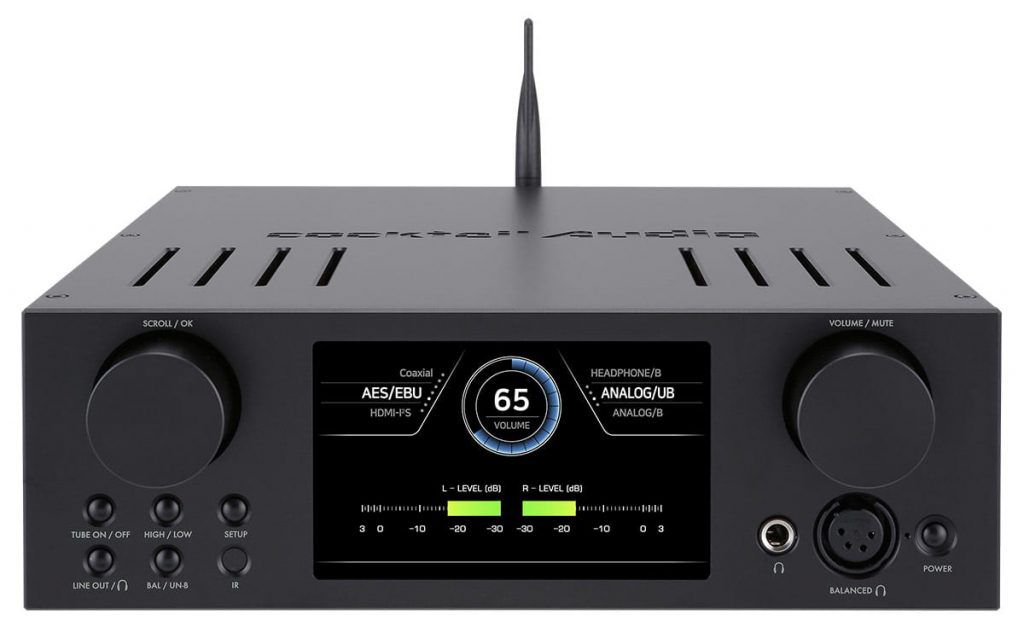

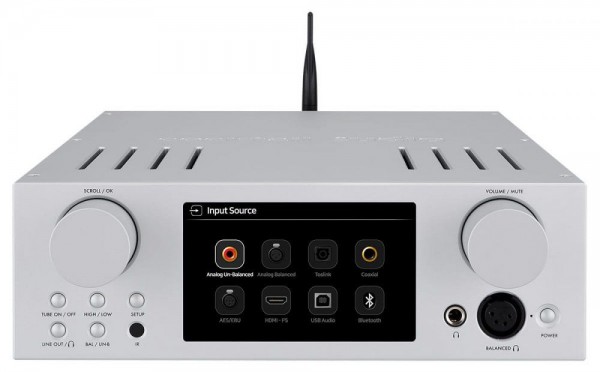

Der 5 Zoll TFT-LCD-Bildschirm auf der Vorderseite ermöglicht eine einfache Bedienung und bietet Informationen über die Funktionsweise des Geräts.

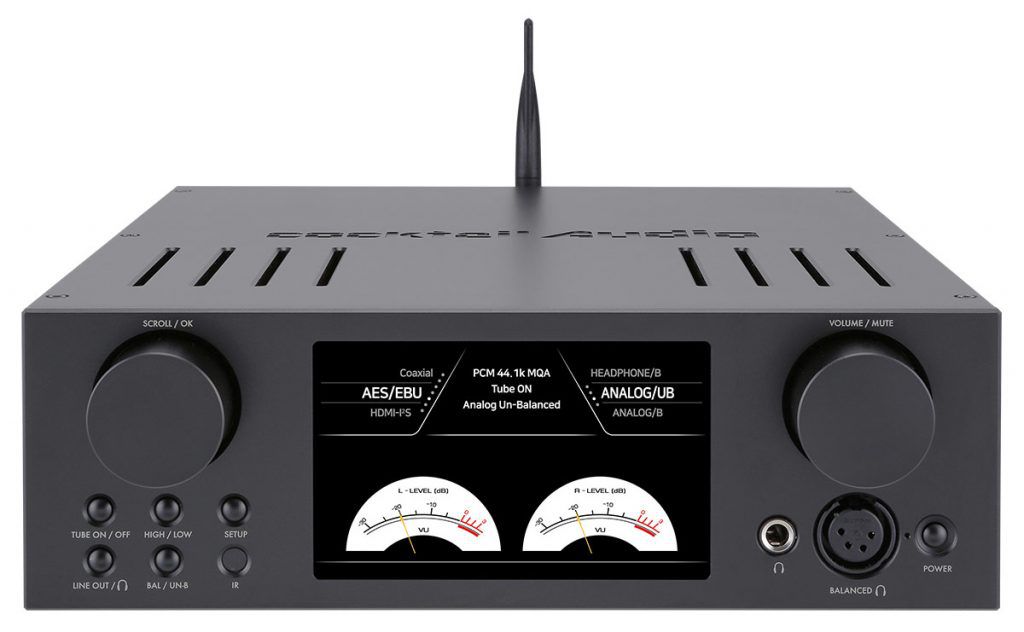

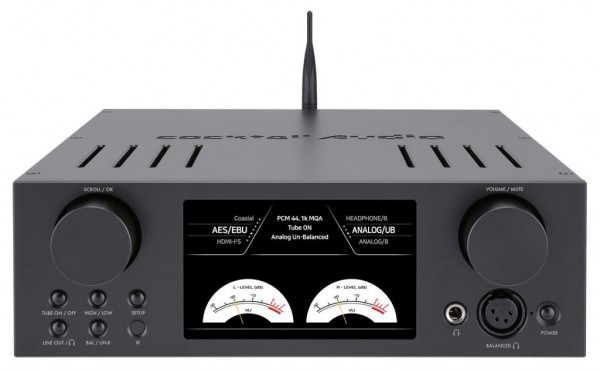

Die präzise VU-Meter-Anzeige vermittelt ein klassisches Gefühl, das perfekt mit der warmen, analogen Klangfarbe der Röhren harmoniert.

Die 5 Funktionstasten:

An-/Aus der Röhren, Einstellen der Kopfhörerimpedanz (High/Low), Setup-Menü, Line Out-Ausgang oder Kopfhörerausgang, Symmetrisch oder Unsymmetrisch für Kopfhörerausgang

Im Setup-Menü können diverse Einstellungen vorgenommen werden, z.B. feste/variable Lautstärke für den Line Out-Ausgang, Lautstärke des Analogeingangs, Darstellungsart des Eingangspegels, Bildschirmhelligkeit, Bildschirmabschaltung, etc.

Technische Daten

•  Display 5" TFT LCD (800x480 Pixel)
• Bedienung Tasten und Scrollrad (Lautstärke und Scrollen), IR Fernbedienung

Eingang

• Analog
• Unsymmetrisch (RCA) Eingangsimpedanz: 47K Ohm, Standard 2 Vrms (Einstellbar von 1-4 Vrms)
• Symmetrisch (XLR) Eingangsimpedanz: 47K Ohm, Standard 4Vrms (Einstellbar von 2-8 Vrms)
• Digital
• Koaxial 1x Sample Rate bis zu 192 kHz
• Toslink 1x Sample Rate bis zu 192 kHz
• AES/EBU 1x Sample Rate bis zu 192 kHz
• I²S  HDMI 1x Native DSD256, DoP (Max DSD128), PCM bis zu 384 kHz, MQA
• Bluetooth Eingang Bluetooth 4.2    Profile: AVRCP/A2DP, Format: SBC, aptX, AAC, MP3
• USB DAC Audio USB B 1x    USB Audio Class 2.0, Unterstützt bis zu PCM 32 Bit/384 kHz, Native DSD256, MQA384 kHz

DAC Performance; Sabre³² ES9018K2M Dual DAC (einer pro Kanal)

• Sabre³² ES9018K2M Dual DAC
• Symmetrischer Ausgänge (XLR) Dynamikumfang: 130 dB (Max 4 Vrms/8 Vrms, Stereo) THD+N: 0.0004%
• Unsymmetrische Ausgänge (RCA) Dynamikumfang: 130 dB (Max 2 Vrms/4 Vrms, Stereo) THD+N: 0.0004%

Analoger Ausgang (nicht Röhre)

• Nenn-Ausgangspegel (High/Low)
• Symmetrischer Ausgang (XLR) High - 8 Vrms / Low - 4 Vrms
• Unsymmetrischer Ausgang (RCA) High - 4 Vrms / Low - 2 Vrms
• Frequenzgang
• Symmetrischer Ausgang (XLR) 10 Hz ~ 80 kHz: +/- 0.1 dB    10 Hz ~ 80 kHz: +/- 0.1 dB
• Unsymmetrischer Ausgang (RCA) 20 Hz ~ 20 kHz: +/- 0.01 dB    20 Hz ~ 20 kHz: +/- 0.01 dB
• THD+N @ 1KHz(20 Hz ~ 20 kHz)
• Symmetrischer Ausgang (XLR) < -113 dB (< 0.00056%)
• Unsymmetrischer Ausgang (RCA) < -113 dB (< 0.00056%)
• Kanaltrennung
• Symmetrischer Ausgang (XLR) -110 dB
• Unsymmetrischer Ausgang (RCA) -110 dB
• Signal-Rausch-Verhältnis
• Symmetrischer Ausgang (XLR) < -113 dB
• Unsymmetrischer Ausgang (RCA) < -112 dB

Kopfhörerausgang (nicht Röhre)

• Zu wählende Impedanz High/Low
• Nennausgangsleistung
• 600 ohm
• Symmetrische Ausgabe 485 mW pro Kanal / 120 mW pro Kanal
• Unsymmetrische Ausgabe 125 mW pro Kanal / 31 mW pro Kanal
• 16 ohm
• Symmetrische Ausgabe n/a
• Unsymmetrische Ausgabe 1100 mW pro Kanal / 450 mW pro Kanal
• Frequenzgang
• Symmetrische Ausgabe 10 Hz ~ 80 kHz ± 0.5dB / 10 Hz ~ 80 kHz ±0.15dB
• Unsymmetrische Ausgabe 10 Hz ~ 80 kHz ± 0.5dB / 10 Hz ~ 80 kHz ± 0.5dB
• THD+N@1KHz (20 Hz ~ 20 kHz)
• Symmetrische Ausgabe 0.001% (-100 dB) / 0.0012% (-99 dB)
• Unsymmetrische Ausgabe 0.009% (-81 dB) / 0.0041% (-88 dB)
• Signal-Rausch-Verhältnis
• Symmetrische Ausgabe < -111 dB / < -113 dB
• Unsymmetrische Ausgabe < -106 dB / < -110 dB

Allgemeine Informationen

• Trigger
• Eingang Max. 12 V
• Ausgang Max. 200 mA, 12 V
• Kopfhörerausgang Pin Belegung
• Symmetrisch (XLR-4pin) 1: L+, 2: L-, 3: R+, 4: R-, Schirmung: Erdung
• Unsymmetrisch (6.35mm) Tip: L, Ring: R, Schaft: Erdung
• Empfohlene Kopfhörerimpedanz 16 Ohm ~ 600 Ohm
• Netzteil AC 110-120 V~ / 220-240 V~, 50/60 Hz (automatische Erkennung)
• Stromverbrauch 50W (betrieb), 0,5W (Standby)
• Gehäuse Material
• Front, Gehäuse, Deckel, Schalter CNC gefrästes Aluminium, Glassand gestrahlt
• Rückseite, Boden Hochwertiger Stahl
• Maße
• ohne Füße 270mm (B) x 333mm (T) x 85mm (H)
• mit Füße 270mm (B) x 333mm (T) x 90mm (H)
• Gewicht 6,9 kg
